Cấu trúc giá đỡ pin mặt trời hình tam giác trên mái bằng là gì?
Mái nhà hình tam giác bằng phẳng(Hoặc cấu trúc khung chữ A/chân đế ba chân) về cơ bản là tiêu chuẩn trong ngành để đặt các tấm pin mặt trời nghiêng trên bề mặt phẳng mà không làm ảnh hưởng đến mái nhà. Dưới đây là phân tích chi tiết hơn về cách chúng hoạt động, những ưu điểm và nhược điểm, cũng như những điều cần lưu ý: 1. Cấu trúc và cơ chế cốt lõi
Hệ thống này dựa trên hình học tam giác cơ bản (khung chữ A) để tạo ra độ nghiêng cố định hoặc có thể điều chỉnh, thường nằm trong khoảng giữa...10° và 30°(mặc dù một số loại có thể lên đến 60°).

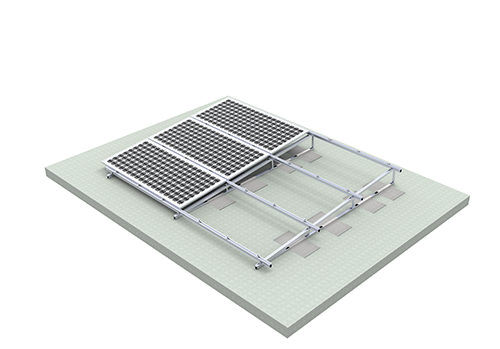

Các thành phầnNó thường bao gồm mộtkhung cơ sở(ngồi trên mái nhà),cột đứng hình tam giác/khung chữ A(tạo độ nghiêng), vàthanh xà gồ(nơi các tấm được kẹp chặt vào).
Nguyên vật liệuHầu như luôn luônHợp kim nhôm anot hóa AL6005-T5(để đảm bảo độ bền nhẹ và khả năng chống ăn mòn) với ốc vít bằng thép không gỉ SUS304 hoặc 316.
2. Phương pháp cố định: Băng tải so với phương pháp xuyên thủng
Đây là lựa chọn thiết kế quan trọng nhất, thường được quyết định bởi khả năng chịu tải của mái nhà và các vấn đề bảo hành của chủ sở hữu tòa nhà:

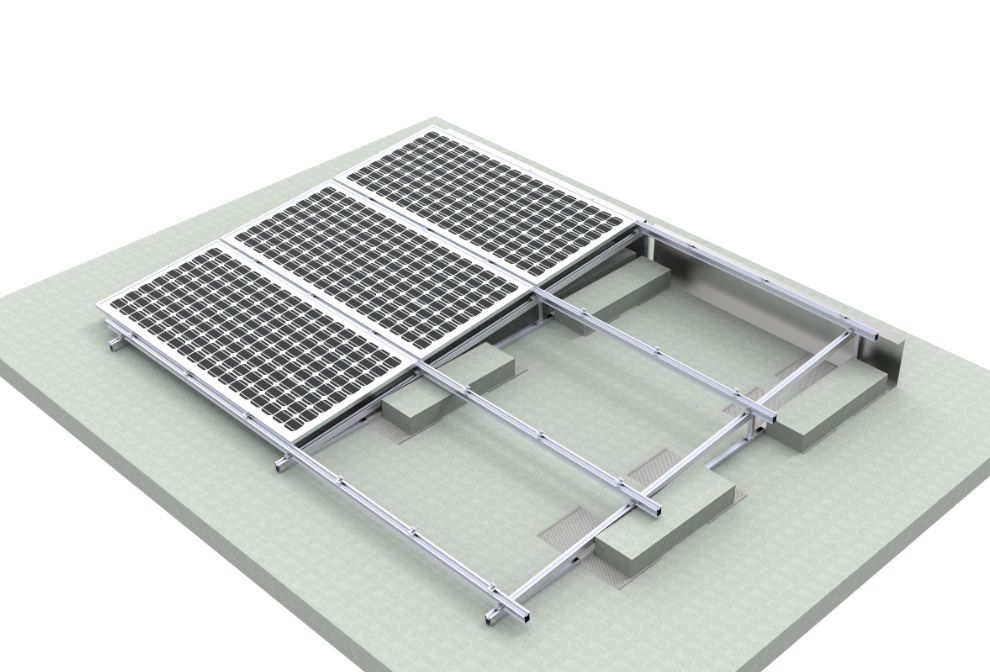

Có lớp đệm (không xuyên thủng)Cấu trúc này được giữ cố định bằng trọng lượng (khối bê tông, gạch lát hoặc khay chuyên dụng). Đây là tiêu chuẩn vàng để bảo vệ lớp màng chống thấm và đảm bảo hiệu lực bảo hành. Có hai loại:
Hệ thống dằn liên tục: Các khay chạy dọc theo chiều dài của đế. Phân bổ trọng lượng đều nhưng nặng hơn và tốn kém hơn khi vận chuyển.
Căn cứ riêng lẻ: Sử dụng các khối bê tông riêng biệt dưới mỗi chân trụ. Nhẹ hơn và dễ thao tác hơn, nhưng tạo ra tải trọng điểm khiến cần phải kiểm tra độ bền kết cấu của mái nhà.
Cơ học/Xuyên thấu: Sử dụng bu lông giãn nở hoặc neo hóa học trực tiếp vào sàn mái bê tông. Được sử dụng khi mái nhà không chịu được trọng lượng của đối trọng, nhưng cần có lớp chống thấm đúng cách để ngăn ngừa rò rỉ.
3. Ưu điểm và nhược điểm
Thuận lợi:
Sản lượng năng lượngViệc nghiêng các tấm pin về phía xích đạo giúp tăng đáng kể sản lượng hàng năm so với việc đặt chúng nằm phẳng, đặc biệt là vào mùa đông hoặc ở các vĩ độ cao hơn.
An toàn mái nhàCác phiên bản có thêm vật liệu chèn lót giúp tránh làm thủng lớp màng chống thấm.
BẢO TRÌViệc nâng các tấm mái giúp dễ dàng tiếp cận bề mặt mái bên dưới để kiểm tra hoặc sửa chữa.
Sự ổn địnhHình tam giác này vốn dĩ rất cứng chắc, giúp phân bổ lực nâng của gió và tải trọng tuyết một cách hiệu quả.
Nhược điểm / Sự đánh đổi:
Khoảng cách so với năng suấtĐộ dốc càng lớn (tốt hơn cho việc tiết kiệm năng lượng) thì bóng càng dài. Để tránh hiện tượng bóng đổ giữa các hàng (đặc biệt là vào mùa đông), bạn phải trồng các hàng cách nhau xa hơn. Điều nàygiảm tổng số tấm pin (mật độ kW)Bạn có thể lắp đặt chúng trên mái nhà. Độ nghiêng thấp hơn (10-15°) giúp các tấm pin được xếp sát nhau hơn nhưng tạo ra ít điện năng hơn trên mỗi tấm.
Trọng lượng tảiHệ thống mái có đối trọng rất nặng. Cần khảo sát mái nhà để đảm bảo tải trọng tĩnh (kết cấu + tấm + đối trọng) không vượt quá khả năng chịu tải của mái.
Nâng gióMặc dù ổn định, nhưng cấu hình nghiêng lại đón nhiều gió hơn so với hệ thống nằm phẳng, đòi hỏi phải thiết kế cẩn thận các khối lượng đối trọng hoặc sử dụng các tấm chắn/mặt nạ hướng gió.
4. Ghi chú về kỹ thuật và lắp đặt
Tính toán tảiThiết kế đúng cách phải tính đến tải trọng tĩnh (trọng lượng), tải trọng gió (lực nâng/áp lực dựa trên tốc độ gió cục bộ và chiều cao công trình) và tải trọng tuyết. Các tiêu chuẩn như AS/NZS 1170, Eurocode 1 hoặc JIS C 8955 thường được tuân thủ.
Lắp đặtHầu hết các hệ thống hiện đại đềuđã được lắp ráp sẵn(Các tam giác có thể gấp lại) để giảm thiểu nhân công tại công trường. Quy trình chung như sau: đánh dấu vị trí → đặt vật liệu chèn/đế → lắp ráp các tam giác → cố định thanh ray → kẹp mô-đun
