Làm thế nào để lắp đặt giá đỡ pin mặt trời dạng thanh ray ngắn?

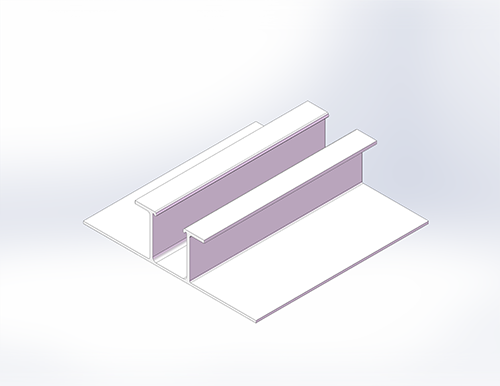

Nguyên tắc cốt lõi của việc cài đặtđường ray ngắn (còn được gọi là đường ray mini)Phương pháp này chia toàn bộ cấu trúc thành nhiều phần: thay thế các thanh dẫn hướng dài truyền thống bằng nhiều đoạn nhôm ngắn độc lập. Các đoạn này được cố định trực tiếp vào các điểm chịu lực của mái (như các đỉnh sóng bằng tấm thép màu hoặc các bộ phận được nhúng trong bê tông), sau đó các bộ phận được khóa vào các thanh ray ngắn. Dưới đây là quy trình lắp đặt tiêu chuẩn và những điểm cần lưu ý:
1. Lập kế hoạch trước và đánh dấu bố cục
Xác nhận bố trí: Xác định vị trí lắp đặt các thanh ray ngắn dựa trên kích thước của các bộ phận (thường là 2-4 thanh ray ngắn cho mỗi tấm) và cấu trúc mái (ví dụ: vị trí đỉnh sóng của tấm thép màu, khoảng cách giữa các xà gồ).
Đánh dấu và định vị: Sử dụng dụng cụ đo và dây phấn để đánh dấu vị trí cố định của từng thanh ray ngắn trên mái nhà, đảm bảo hệ thống được cân bằng và thẳng đứng, với tất cả các điểm cố định nằm trên các cấu trúc chịu lực của mái nhà.
2. Cố định đế ray ngắn
Căn chỉnh: Tạm thời đặt thanh ray ngắn vào điểm đã đánh dấu, đảm bảo căn chỉnh chính xác với đỉnh sóng (đường gờ cao) của tấm thép màu hoặc vị trí dầm bê tông; tránh cố định vào các rãnh sóng hoặc các phần mỏng treo của tấm.
Xử lý chống thấm nước: Hầu hết các thanh ray ngắn đều có miếng đệm cao su EPDM tích hợp ở đáy. Nếu không, hãy tự tay đặt các miếng đệm cao su hoặc bôi chất bịt kín để đảm bảo lớp chống thấm nước khi bị nén.
Siết chặt: Sử dụng vít tự ren bằng thép không gỉ (vít tự khoan) hoặc bu lông nở để xuyên qua các lỗ lắp ray ngắn và cố định chúng trực tiếp vào bề mặt mái. Kiểm soát lực siết trong quá trình siết chặt để nén vừa phải miếng đệm cao su tạo độ kín mà không siết quá chặt, vì điều đó có thể làm hỏng cấu trúc lượn sóng hoặc gây trượt vít.
3. Lắp đặt các thành phần quang điện
Lắp đặt tấm pin: Nâng và đặt tấm pin quang điện đầu tiên lên các thanh ray ngắn cố định.
Bảo đảm:
Sử dụng kẹp đầu để cố định các cạnh bên của từng bộ phận.
Đối với các linh kiện được kết nối nối tiếp theo chiều ngang, hãy sử dụng kẹp giữa (Mid Clamps) ở các khe hở giữa các linh kiện liền kề để cố định đồng thời khung của hai linh kiện.
Điều chỉnh khe hở giữa các bộ phận sao cho đồng đều (thường là 3-5mm), sau đó siết chặt hoàn toàn các bu lông của kẹp (thường là M8 hoặc M6).
4. Nối đất và kiểm tra
Nối đất đẳng thế: Lắp đặt các đầu nối đất và dây dẫn nối đất theo quy định về điện để đảm bảo sự liên tục về điện giữa các đường dây và kết nối với hệ thống nối đất của tòa nhà.
Kiểm tra cuối cùng: Kiểm tra lại lực siết của tất cả các ốc vít, độ chặt của kẹp, đảm bảo không có vết nứt ẩn nào trên các bộ phận và dọn dẹp các mảnh vụn tại công trường.
Những điểm cần lưu ý chính
Rủi ro tải trọng: Ray ngắn cung cấp "điểm tựa" với tải trọng tập trung. Tại các khu vực dễ xảy ra bão hoặc vùng có tải trọng tuyết lớn, cần tăng mật độ ray ngắn hoặc sử dụng vít dài hơn theo tính toán kết cấu để ngăn ngừa hiện tượng bật ra hoặc rách các tấm thép mạ màu.
Các trường hợp không được khuyến nghị: Mái nhà bằng phẳng lớn (thường phù hợp hơn với cấu trúc khung tam giác đã đề cập trước đó) hoặc mái tôn màu thành mỏng, cũ. Nên ưu tiên sử dụng thanh ray dài hoặc giải pháp kẹp (không xuyên thủng) thay thế.
